Installation des caméras embarquées

20th January 2017

Il est possible d’installer votre caméra embarquée de deux manières. L’utilisation d’un allume-cigares 12 V est la plus facile, mais la plus fonctionnelle est d’utiliser un kit de câblage.

Option 1 : alimentation via l’allume-cigares

Pour installer votre caméra embarquée avec une alimentation 12 V (allume-cigares) :

  • Munissez-vous du câble de 4 m fourni et faites-le passer le long de votre pare-brise.
  • Prenez soin de bien faire rentrer le câble au niveau du haut et du côté du pare-brise (comme sur les illustrations ci-dessous) afin que le câble soit hors de vue et que l’ensemble soit plus soigné. Presque tous les véhicules présentent un interstice entre le pare-brise et l’habitacle, et le câble d’alimentation Nextbase est conçu pour s’y glisser facilement.

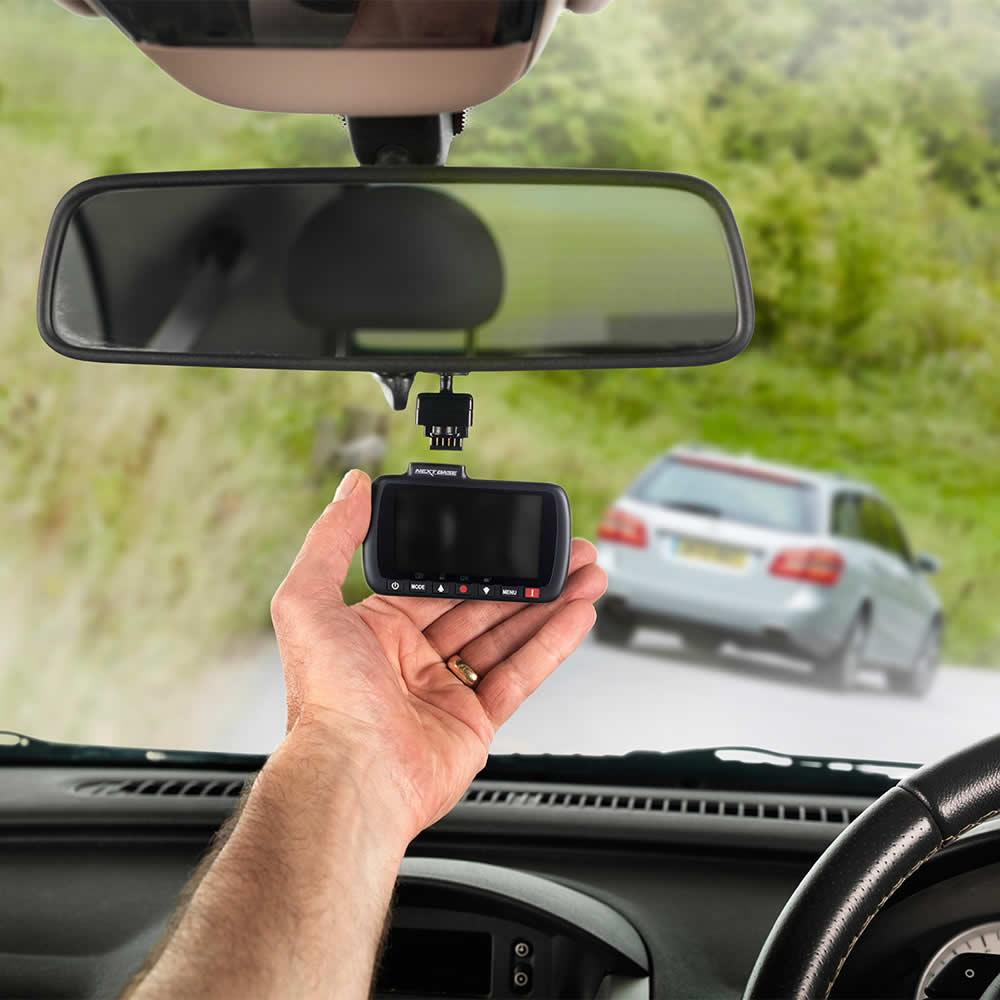

  • Placez la ventouse sur le pare-brise, juste derrière le rétroviseur intérieur du côté passager (dans la plupart des véhicules). Si votre pare-brise comprend une zone noire avec des « petits points », assurez-vous que le support ne soit pas en contact avec celle-ci. Cet emplacement permet à la caméra embarquée de filmer la route avec un angle idéal, tout en restant hors de votre champ de vision.

Avantages de l’utilisation de l’allume-cigares comme source d’énergie:

  • Branchez, démarrez.
  • Facile à brancher/débrancher si vous conduisez plusieurs véhicules.
  • Source d’énergie facile à trouver

Inconvénients de l’utilisation de l’allume-cigares comme source d’énergie:

  • Il vous faut un allume-cigares 12 V disponible.
  • Le câble est visible au niveau du branchement sur l’allume-cigares.

Option 2 : installer une connexion filaire pour la caméra embarquée

Si vous souhaitez installer votre caméra embarquée de façon plus soignée, vous pouvez la connecter à votre véhicule grâce au kit de câblage Nextbase, via une connexion simple et rapide au boîtier à fusibles. Tous les bricoleurs expérimentés peuvent y arriver.

Pour l’installation filaire de votre caméra embarquée :

  • Positionnez la caméra embarquée et son support à ventouse à l’emplacement qui offre la meilleure vue sur la route.
  • Prenez soin de bien faire rentrer le câble au niveau du haut et du côté du pare-brise (comme sur les illustrations ci-dessous) afin que le câble soit hors de vue et que l’ensemble soit plus soigné. Presque tous les véhicules présentent un interstice entre le pare-brise et l’habitacle, et le câble d’alimentation Nextbase est conçu pour s’y glisser facilement.
  • Trouvez le boîtier à fusibles, généralement placé à l’intérieur ou en dessous de la boîte à gants.



  • Enlevez un des fusibles (en général, celui de l’allume-cigares) et insérez l’embout fourni directement dans le boîtier à fusibles. L’ancien fusible se greffera simplement sur le nouveau connecteur.

  • Reliez le câble de terre au châssis avec n’importe quel boulon ou vis en métal en contact direct.

Cette opération peut prendre seulement 20 minutes et se révéler très utile, surtout si vous souhaitez que votre allume-cigares reste libre et que les câbles soient bien dissimulés. C’est également l’idéal si vous voulez que votre caméra embarquée filme en permanence.

Avantages de l’installation filaire de votre caméra embarquée :

  • Tout est caché : le câblage est presque invisible.
  • Le branchement est permanent : vous n’avez pas à vous inquiéter de déconnecter accidentellement la prise de l’allume-cigares.
  • L’allume-cigares reste libre pour d’autres utilisations, comme charger votre téléphone.

Inconvénients de l’installation filaire de votre caméra embarquée :

  • Installation un peu plus longue (env. 20 minutes)
  • Assistance professionnelle parfois nécessaire

Où dois-je placer ma caméra embarquée ?

Toutes les caméras embarquées Nextbase disposent d’un guide et de conseils sur le positionnement de votre nouvelle caméra. Elle ne doit pas gêner votre vision ou vous distraire. Toutes nos caméras offrent la possibilité d’éteindre l’écran lorsque vous conduisez.

Conseil: si votre pare-brise dispose de points noirs teintés, cela peut compliquer l’installation du support à ventouse. L’achat d’un {1}disque de fixation vous permettra de fixer votre caméra embarquée à l’endroit exact où vous le souhaitez.

Il est important d’installer la caméra de façon à ce qu’elle N’OBSTRUE PAS la vision de la route du conducteur, de préférence du côté passager et derrière le rétroviseur intérieur. Bien que la caméra embarquée doive pouvoir filmer dans le champ d’action des essuie-glaces, elle doit être positionnée de manière à ne pas prendre trop de place dans la zone des essuie-glaces.

La loi autorise une incursion maximale de 40 mm dans la zone d’action des essuie-glaces indiquée en vert.
